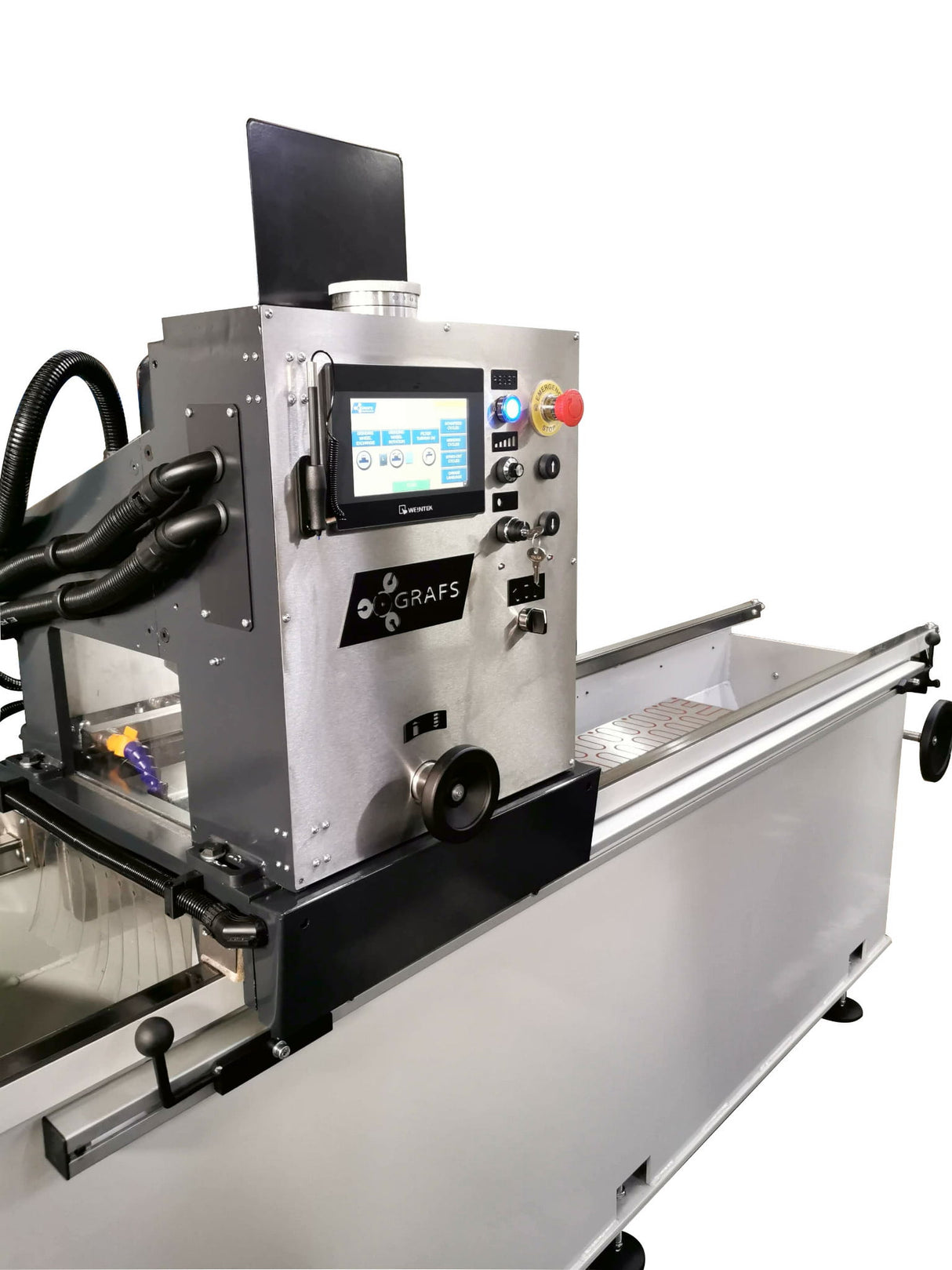

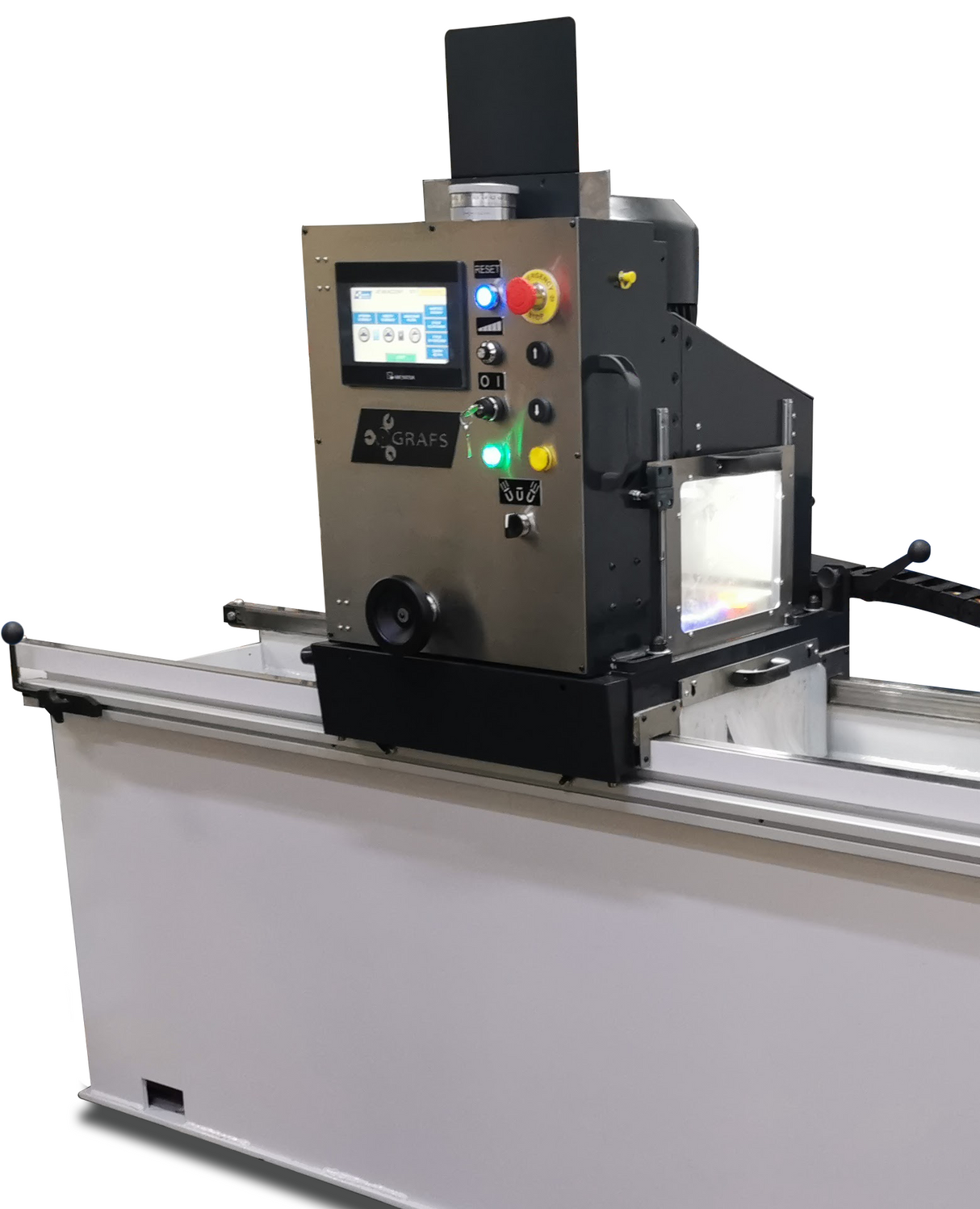

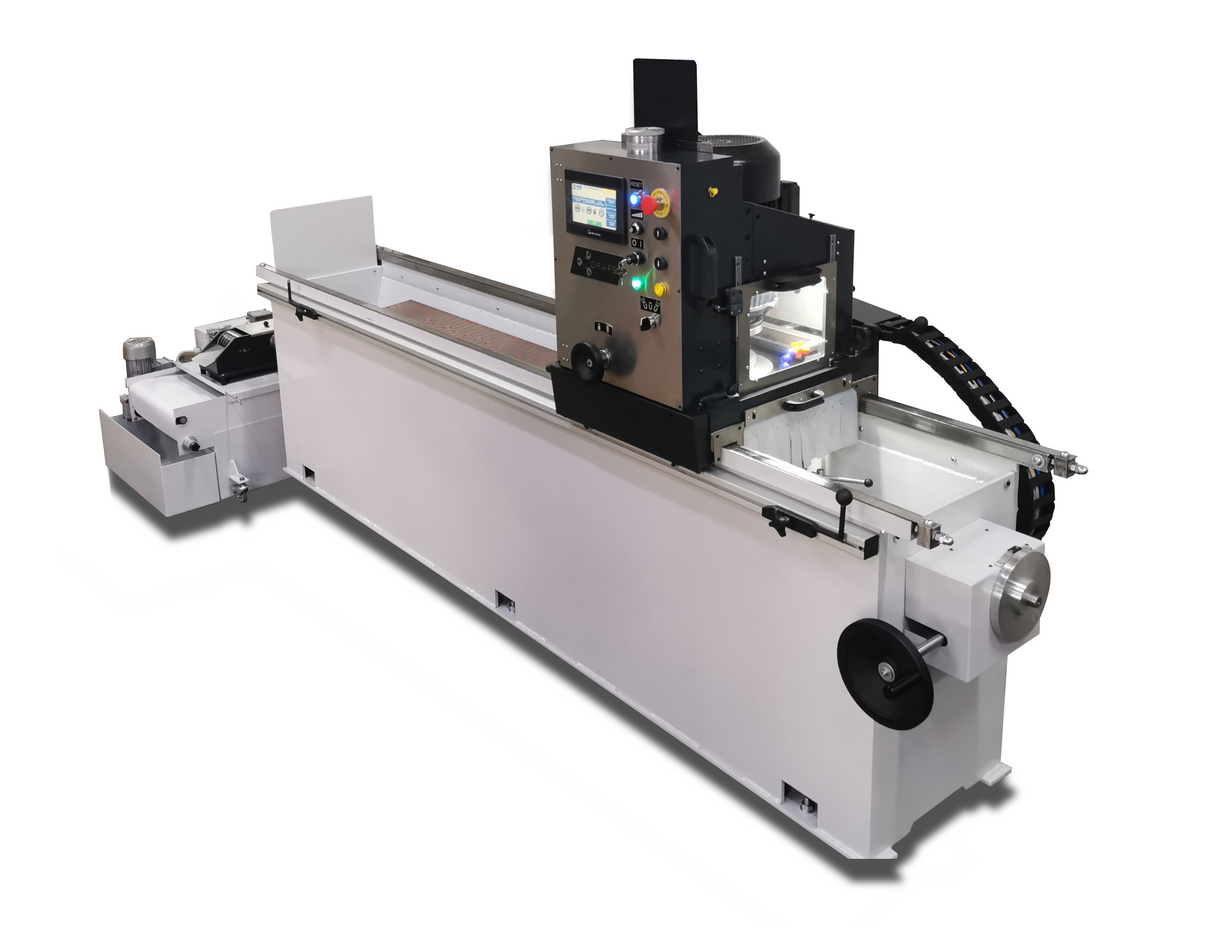

GRAFS GR-1800e

Szlifierka serii GRAFS GR przeznaczona jest do ostrzenia noży stosowanych głównie w przemyśle poligraficznym, drzewnym i recyklingowym.

Szlifierka posiada szereg usprawnień pozwalających na osiągnięcie wysokiej jakości ostrzenia przez wiele lat użytkowania. Wyposażona jest w obrotowy uchwyt elektromagnetyczny (w modelu GR-1800e o długości 1800 mm), istnieje również możliwość mocowania noży za pomocą klamr zaciskowych po drugiej stronie stołu. Właściwe chłodzenie ostrzonych powierzchni zapewnia układ chłodzenia ze zbiornikiem i magnetycznym separatorem chłodziwa z obrotowym bębnem - model MS60.

Moc silnika szlifierki standardowo wynosi 5,5 kW. Opracowany w naszej firmie specjalny uchwyt mocujący pozwala na szybki i łatwy demontaż i montaż ściernicy za pomocą zaledwie trzech śrub mocujących.
Wózek wyposażony jest w najwyższej klasy rolki toczne (PWTR) co zapewnia cichą i płynną pracę. Wózek porusza się po taśmach ze stali hartowanej.

Model GR został dodatkowo wyposażony w sterowanie PLC + panel 7″ HMI touch-screen od Mitsubishi, umożliwiające łatwe programowanie przebiegu ostrzenia (różne tryby, tj. praca bez dosuwu, szlifowanie (dosuw automatyczny od 0,001 mm do 0,05 mm), wyiskrzanie, pauza), a także zdalne wsparcie serwisowe przez Wi‑Fi.

Maszyna idealnie nadaje się do ostrzenia noży wymagających dużej sztywności i precyzji, takich jak noże gilotynowe, do recyklingu, granulatorów, dużych rębaków, trójnoże - wszędzie tam, gdzie konieczna jest duża wydajność i stabilność

Nasze rozwiązania w maszynie GRAFS GR:

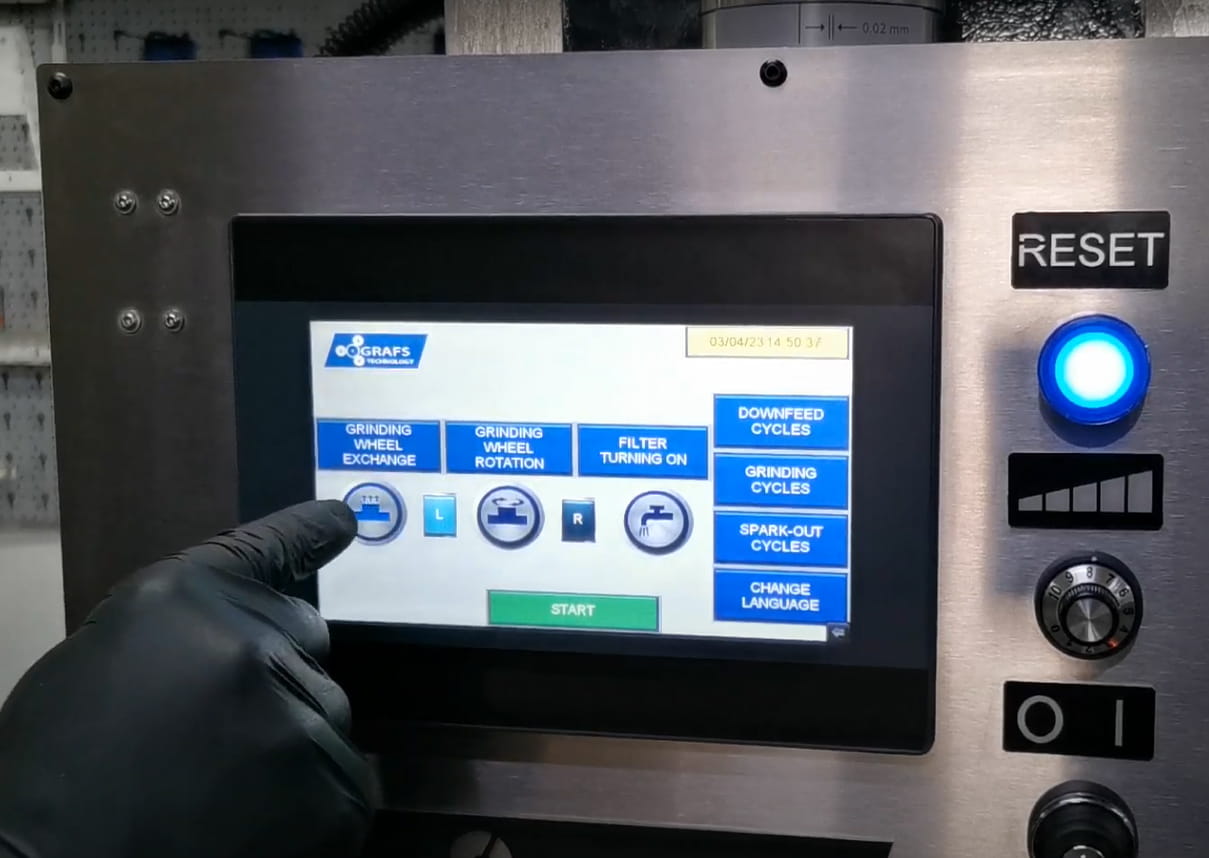

- Łatwy w obsłudze panel dotykowy HMI o przekątnej 7 cali Mitsubishi,
- Sterownik PLC Mitsubishi, w pełni programowalny tryp pracy: automatyczny dosuw w przedziale 0,001 mm – 0,03 mm, automatyczne wyiskrzanie, automatyczne wyłączenie maszyny po skończonej pracy, dosuw elektroniczny za pomocą silnika krokowego. Zakres parametrów zmieniany przed jak i w trakcie pracy maszyny (ilość przejść, zakres dosuwu),
- Moduł do komunikacji z maszyną poprzez Internet (zdalny serwis),
- Możliwość ustawienia silnika ściernicy w pozycji pochylenia od 0-10 stopni, możliwość szlifowania płaszczyzn, (specjalne zderzaki z śrubami regulacyjnymi do precyzyjnego ustawienia / wyregulowania silnika w pozycji “0”)

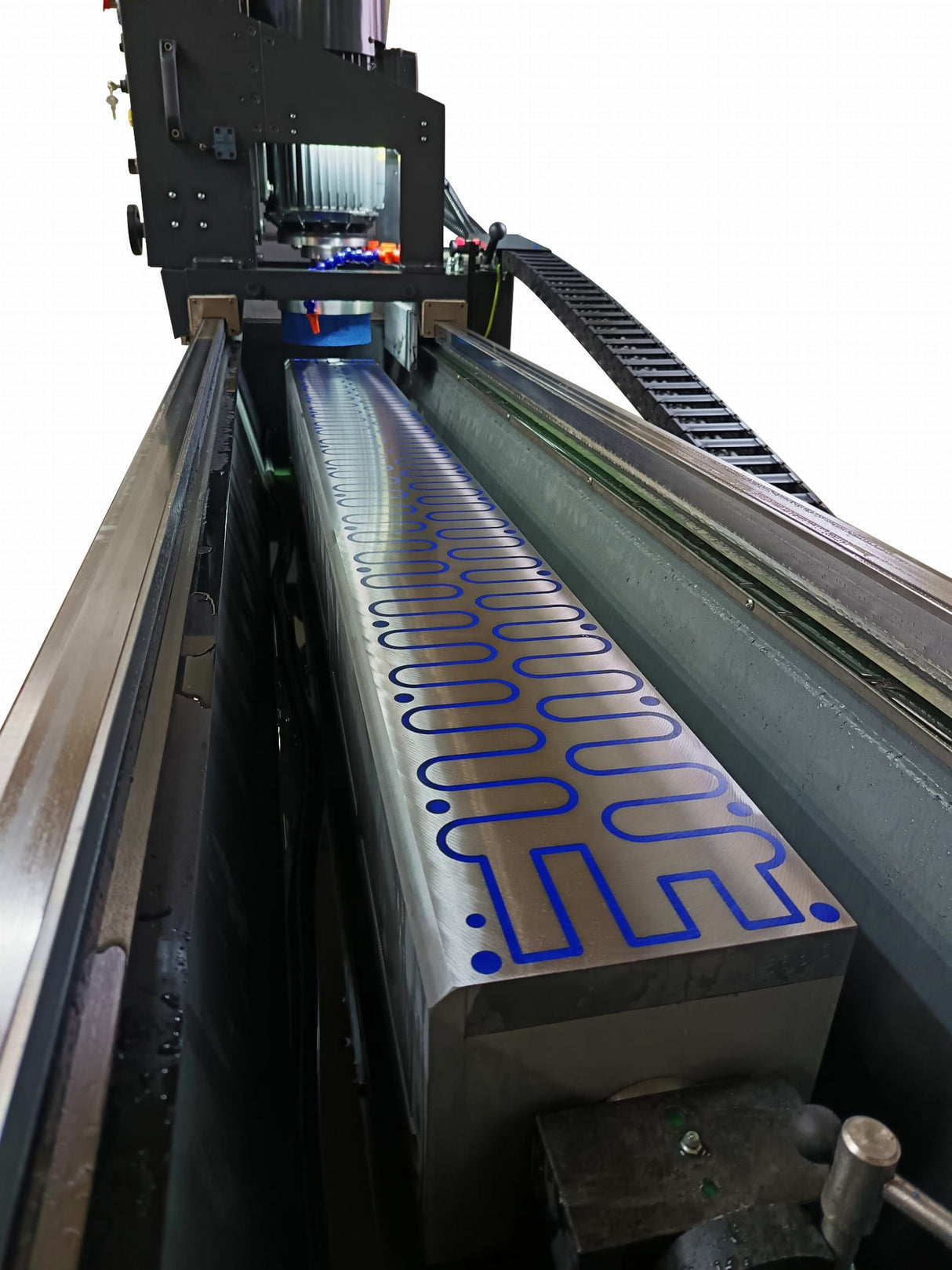

- Uchylny stół elektromagnetyczny, o powierzchni roboczej 150x1800 mm, polaryzacja typu “S” 20 mm, siła mocowania 120N/cm2, stół sterowany z pulpitu głównego maszyny,
- Dodatkowe mocowanie na klamry zaciskowe na drugiej stronie stołu z rowkiem T,
- Wymienne hartowane taśmy ze stali nierdzewnej na prowadnicach korpusu maszyny,
- Mechanizm pozwalający na odpięcie napędu karetki i ręczne ustawianie karetki nad nożem,
- Możliwość przesuwu karetki względem wózka (w osi Y), w celu ostrzenia noży o większej szerokości (do 350 mm),
- Szybki przejazd góra / dół silnika ściernicy – dla szybkiej wymiany ściernicy,
- Możliwość regulacji dosuwem za pomocą koła ręcznego, oraz precyzyjnego ustawienia silnika ściernicy względem obrabianego przedmiotu,
- Silnik ściernicy polskiej produkcji o mocy 5,5 kW, wyposażony w uchwyt pozwalający na szybką wymianę dowolnej ściernicy (w tym z osełkami segmentowymi) o średnicy w zakresie 150-300 mm,
- Specjalny uchwyt ściernicy z 3 śrubami, pozwalający na szybkie odpięcie i zapięcie ściernicy,
- Zewnętrzny separator chłodziwa: Separator magnetyczny MS60, ze zbiornikiem mobilnym o poj. 150 L i pompą o wydajności 60L/min,
- Regulator prędkości jazdy karetki 1-16 m/min (potencjometr + falownik),
- Skala wskazująca dosuw silnika,
- Skala wskazująca kąt obrotu stołu,
- Przewód chłodziwa wewnątrz korpusu maszyny (do spłukiwania stołu),
- Oświetlenie LED 24V przestrzeni roboczej,
- Instrukcja obsługi, schematy, DTR w języku polskim,
- Malowanie: proszkowo, korpus RAL7012 karetka RAL7021

OPCJE DODATKOWE:

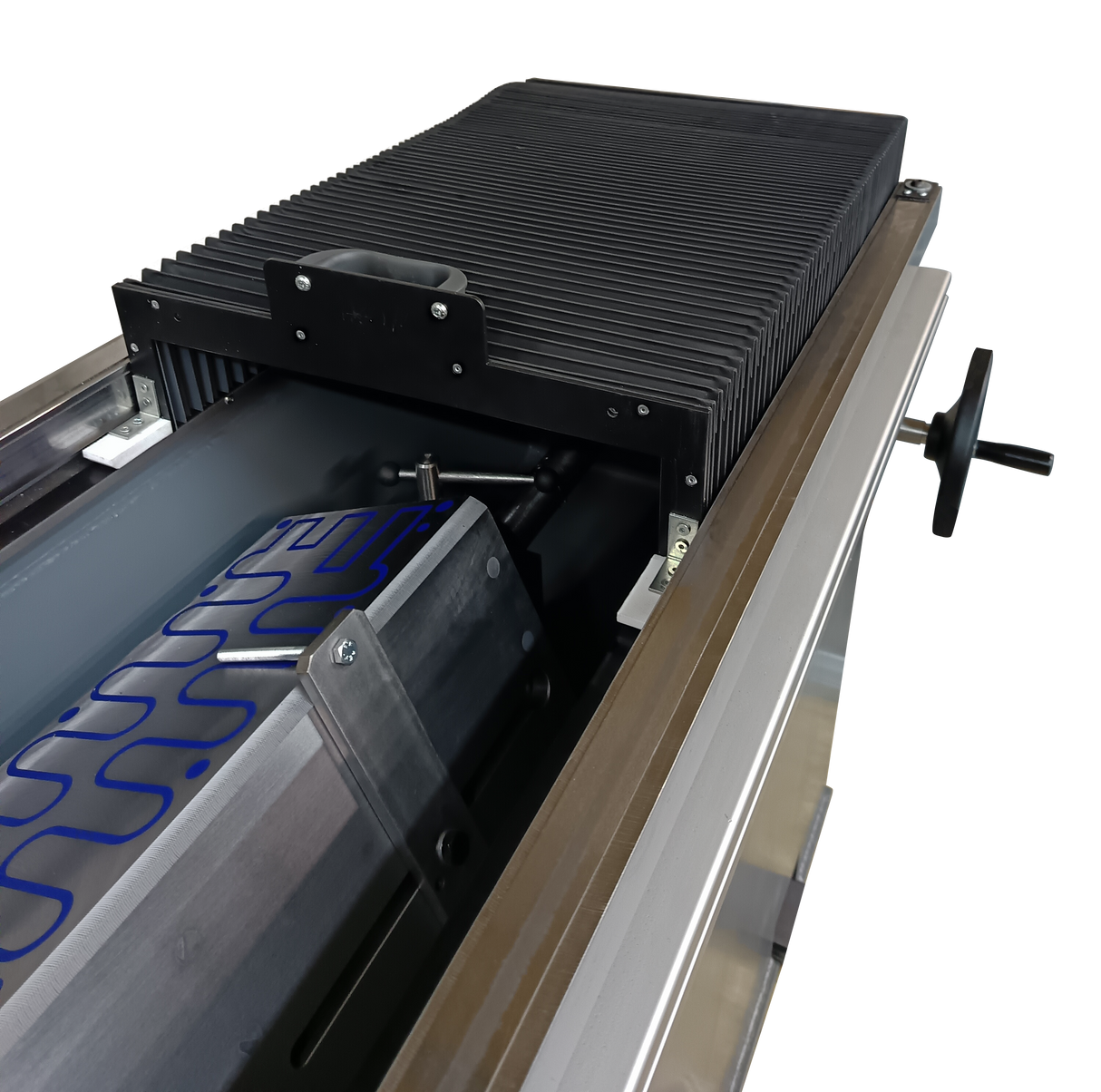

- Możliwość zamontowania dodatkowych osłon harmonijkowych na korpusie maszyny,
- Możliwość dołączenia do maszyny dowolnego filtra chłodziwa - magnetycznego, włókninowego lub połączony zestaw.

Szlifierka GR to produkt w 100% polski budowany wyłącznie na europejskich komponentach. Maszyna posiada wszelkie niezbędne badania elektryczne, instrukcję w języku polskim oraz deklarację zgodności UE (znak CE).

Wszystkie główne podzespoły do naszych maszyn dostarcza MITSUBISHI ELECTRIC.
