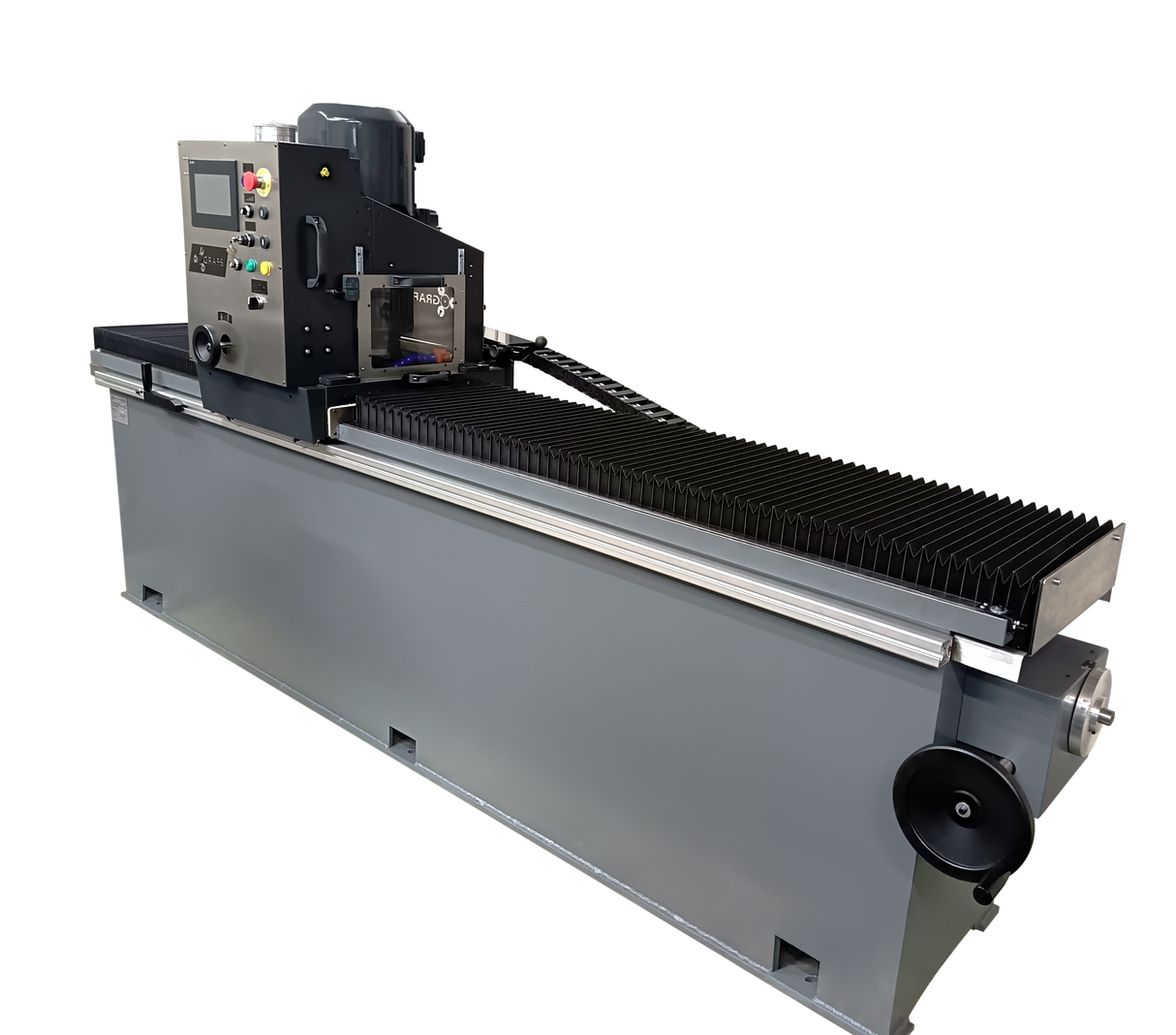

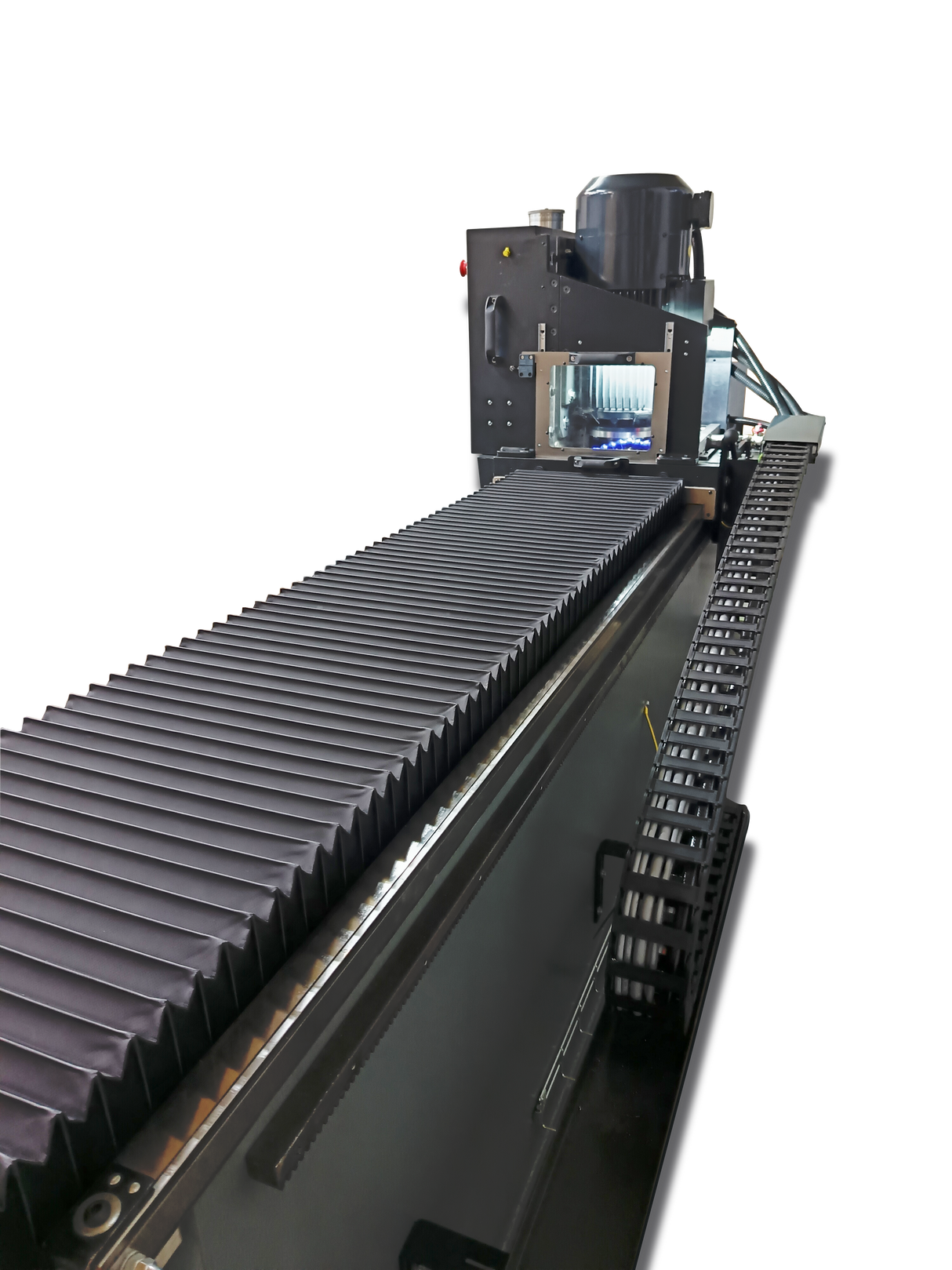

GRAFS GRfix-1000e

Szlifierka serii GRAFS GRfix przeznaczona jest do zgrubnego i bardzo wydajnego szlifowania płaszczyzn stalowych.

Szlifierka posiada szereg usprawnień pozwalających na osiągnięcie wysokiej jakości szlifowania przez wiele lat użytkowania. Wyposażona jest w stały uchwyt elektromagnetyczny (w modelu GRfix-1000e o wymiarach 300x1000 mm). Właściwe chłodzenie zapewnia układ chłodzenia ze zbiornikiem i magnetycznym separatorem chłodziwa z obrotowym bębnem – model MS60.

Moc silnika szlifierki standardowo wynosi 11 kW. Opracowany w naszej firmie uchwyt mocujący pozwala na szybki demontaż i montaż ściernicy segmentowej za pomocą zaledwie trzech śrub mocujących. Ściernica o średnicy Ø300 mm jest wyposażona w 6 osełek elektrokorundowych o odpowiednio dopasowanej gradacji. Wózek wyposażony jest w najwyższej klasy rolki toczne (PWTR), co zapewnia cichą i płynną pracę. Porusza się po wymiennych taśmach ze stali hartowanej.

Model GRfix został wyposażony w sterowanie PLC + panel 7″ HMI Mitsubishi, umożliwiające łatwe programowanie przebiegu szlifowania (praca bez dosuwu, automatyczny dosuw 0,001–0,05 mm, wyiskrzanie, pauza), a także zdalne wsparcie serwisowe przez Wi-Fi.

Specjalny czujnik laserowy pozwala maszynie „odczytać” wysokość detalu i ustalić na panelu docelową grubość po szlifowaniu.

Maszyna idealnie nadaje się do zgrubnego szlifowania płyt stalowych – wszędzie tam, gdzie konieczna jest duża wydajność i stabilność.

Nasze rozwiązania w maszynie GRAFS GRfix:

• Łatwy w obsłudze panel dotykowy HMI Mitsubishi 7″
• Sterownik PLC Mitsubishi, w pełni programowalny (dosuw automatyczny 0,001–0,03 mm, wyiskrzanie, auto-stop po zakończonej pracy)
• Dosuw elektroniczny silnikiem krokowym z enkoderem
• Moduł do komunikacji z maszyną przez Internet (zdalny serwis)
• Stół elektromagnetyczny 300×1000 mm, polaryzacja „S” 20 mm, siła mocowania 120N/cm²
• Maksymalna wysokość detalu: 150 mm
• Wymienne hartowane taśmy stalowe na prowadnicach
• Możliwość ręcznego ustawienia karetki nad detalem
• Przesuw karetki względem wózka (oś Y)
• Szybki przejazd góra/dół silnika ściernicy – dla szybkiej wymiany
• Regulacja dosuwu także ręcznie
• Silnik ściernicy polskiej produkcji 11 kW
• Specjalny uchwyt ściernicy z trzema śrubami
• Zewnętrzny separator chłodziwa MS60, zbiornik 150 L, pompa 60 L/min
• Regulator prędkości karetki 1–16 m/min (falownik Mitsubishi)
• Przewód chłodziwa wewnątrz korpusu (spłukiwanie stołu)
• Oświetlenie LED 24V przestrzeni roboczej
• Instrukcja, schematy, DTR w języku polskim
• Malowanie proszkowe: korpus RAL7012, karetka RAL7021

Opcje dodatkowe:

• Dodatkowe osłony harmonijkowe
• Możliwość zastosowania dowolnego filtra chłodziwa – magnetycznego, włókninowego lub kombinowanego

Szlifierka GRfix to produkt w 100% polski, budowany wyłącznie na europejskich komponentach. Maszyna posiada badania elektryczne, instrukcję w języku polskim oraz deklarację zgodności UE (znak CE).

Wszystkie główne podzespoły do naszych maszyn dostarcza MITSUBISHI ELECTRIC.
