Kühlmittel-Magnetabscheider MS60

MS60 Separator – magnetischer Kühlmittelabscheider mit Magnettrommel

Der MS60 Separator ist ein robustes Industriegerät zur Entfernung ferromagnetischer Verunreinigungen (z. B. kleine Metallspäne) aus Kühlmitteln. Dank seiner leistungsstarken Magnettrommel trennt er das Material effektiv und gewährleistet gleichzeitig einen hohen Filtrationsgrad.

Der Separator kann sowohl an einer einzelnen Werkzeugmaschine betrieben werden als auch Teil einer zentralen Filteranlage sein.

Funktionsprinzip

Der Separator ist mit einer rotierenden Magnettrommel aus Edelstahl ausgestattet, in deren Inneren sich starke Neodym-Magnete befinden.
Das mit dem Abraum verunreinigte Kühlmittel fließt von der Werkzeugmaschine auf die Trommeloberfläche. Beim Durchströmen des Abscheiders werden Metallpartikel auf der Trommeloberfläche zurückgehalten und das gereinigte Kühlmittel fließt in den Vorratsbehälter.

Die Abstreifer entfernen effektiv Ablagerungen aus der Trommel und gewährleisten so einen kontinuierlichen und stabilen Betrieb des Systems.

Der Filtrationszyklus wiederholt sich in einem geschlossenen Kreislauf – das Kühlmittel wird aus dem Tank angesaugt und über eine Pumpe zur Maschine zurückgeführt.

Anwendung

Perfekt für Werkzeugmaschinen wie:

• Drehmaschinen,

• Fräsmaschinen,

• Schleifmaschinen,

• Bearbeitungszentren und andere Maschinen mit geschlossenem Kühlmittelkreislauf.

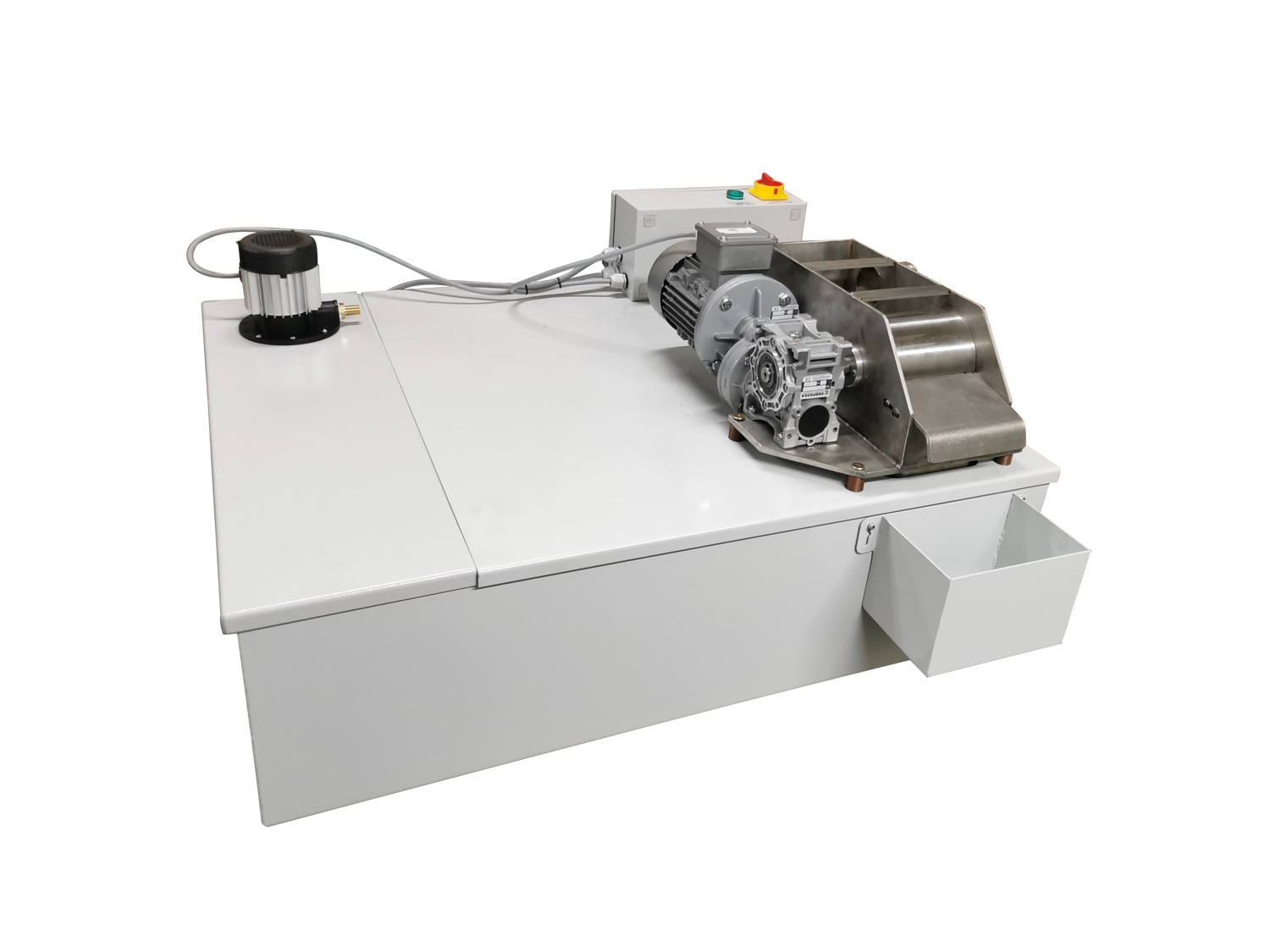

Das Set beinhaltet

• Magnetabscheider MS60 ,

• Mobiler Tank auf Rädern mit einem Fassungsvermögen von 150 Litern , ausgestattet mit:

  • 1/2 Zoll Abflussanschluss,

  • Ablassventil,

  • feste Schotten im Tankinneren,

• Kühlmittelpumpe mit einer Leistung von 0,09 kW , Förderleistung 60 L/min ,

• Elektrokasten mit Schalter,

• Separator-Antriebsmotor 0,09 kW / 900 U/min mit i80 -Getriebe,

• Netzkabel im Lieferumfang enthalten.

Technische Daten

• Material des Abscheiderkörpers : Edelstahl – Boden 10 mm, Wände 5 mm,

• Magnettrommel : Edelstahl mit Neodym-Magneten,

• Durchmesser der Filtereinlassöffnung : 60 mm,

• Separatorantrieb : 0,09 kW Motor + i80 Getriebe,

• Kühlmittelpumpe : 0,09 kW, 60 L/min,

• Filtrationseffizienz : 60 l/min,

• Stromversorgung : kann direkt an das Stromnetz oder an das Werkzeugmaschinensystem angeschlossen werden.

Warum lohnt es sich?

• Wirksamer Schutz der Pumpe und der Werkzeuge vor Verschleiß,

• Geringerer Kühlmittelverbrauch,

• Weniger Service-Ausfallzeiten,

• Verlängert die Lebensdauer des gesamten Kühlsystems.

100 % polnisches Produkt – entworfen und hergestellt von GRAFS Technology.
