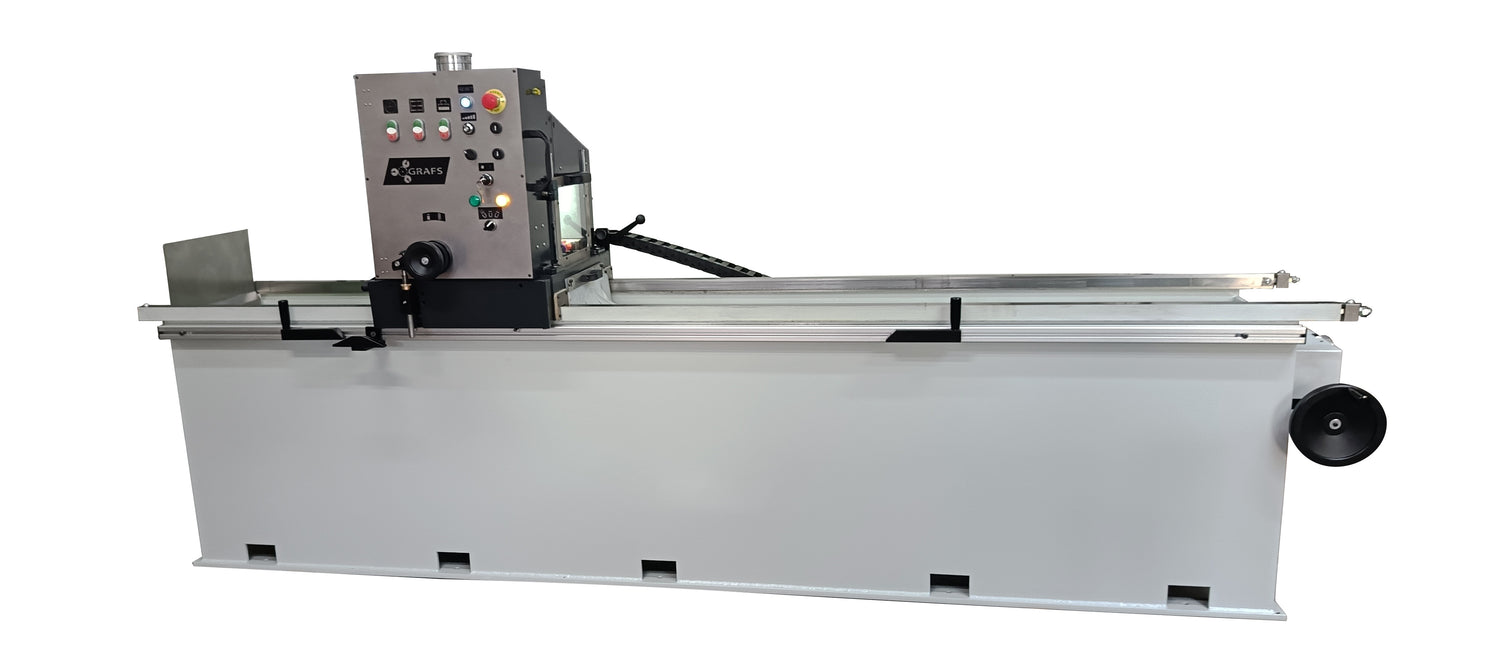

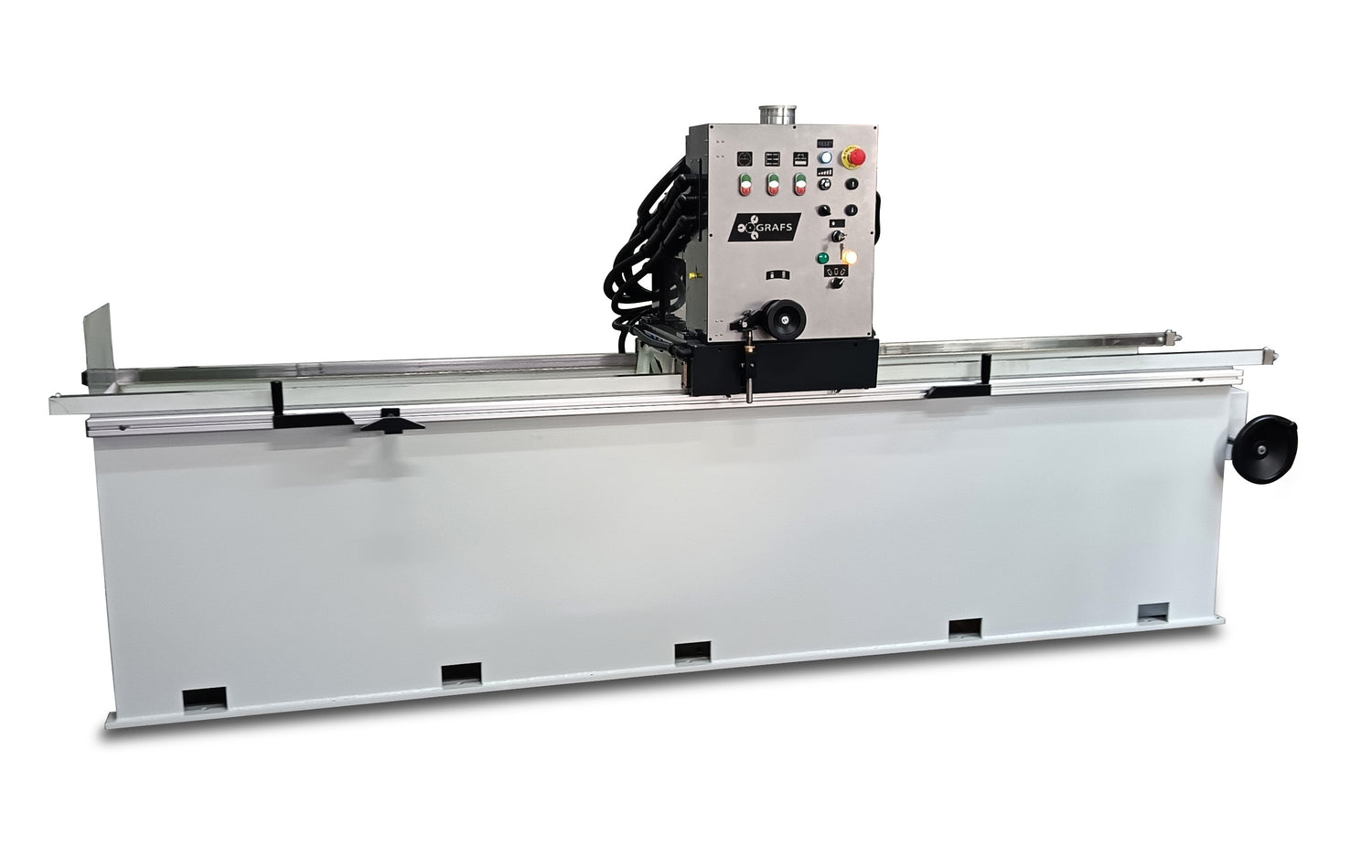

GRAFS SR-2100e

Die Schleifmaschine der GRAFS SR-Serie ist zum Schärfen von Messern konzipiert, die hauptsächlich in der Druck-, Holzverarbeitungs- und Recyclingindustrie verwendet werden.

Die Schleifmaschine verfügt über zahlreiche Verbesserungen, die ein hochwertiges Schleifergebnis über viele Jahre hinweg gewährleisten. Sie ist mit einem rotierenden elektromagnetischen Spannfutter ( 2100 mm lang beim Modell SR-2100e ) ausgestattet. Messer können auch mit Klemmen auf der anderen Seite des Tisches befestigt werden. Für die richtige Kühlung der geschliffenen Oberflächen sorgt ein Kühlsystem mit Reservoir und magnetischem Kühlmittelabscheider mit rotierender Trommel (Modell MS60).

Die Standard-Motorleistung der Schleifmaschine beträgt 5,5 kW . Unsere spezielle Montagehalterung ermöglicht eine schnelle und einfache Demontage und Montage der Schleifscheibe mit nur drei Befestigungsschrauben.
Der Wagen ist mit hochwertigen Laufrollen (PWTR) ausgestattet, die einen ruhigen und reibungslosen Betrieb gewährleisten. Der Wagen läuft auf gehärteten Stahlbändern.

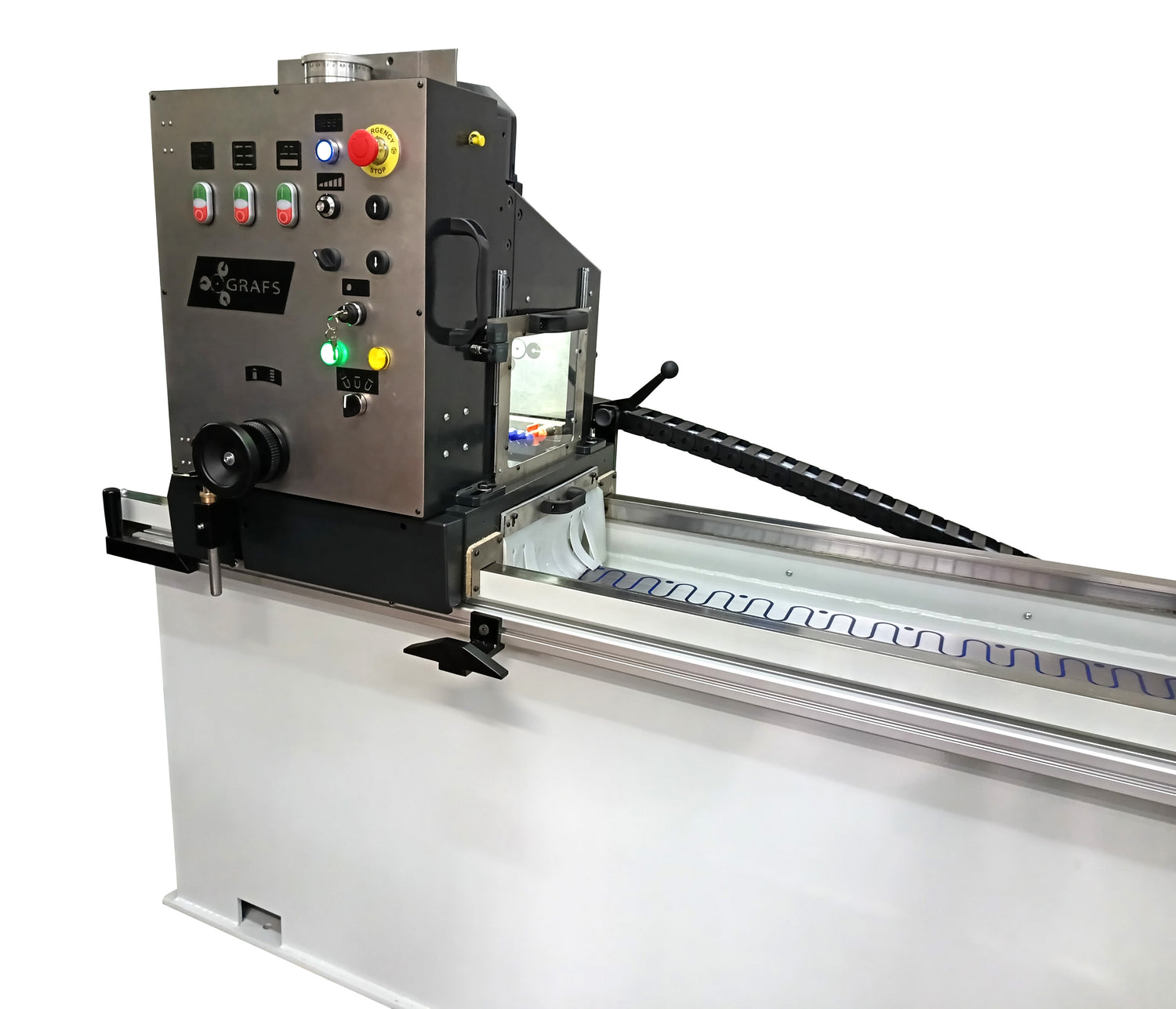

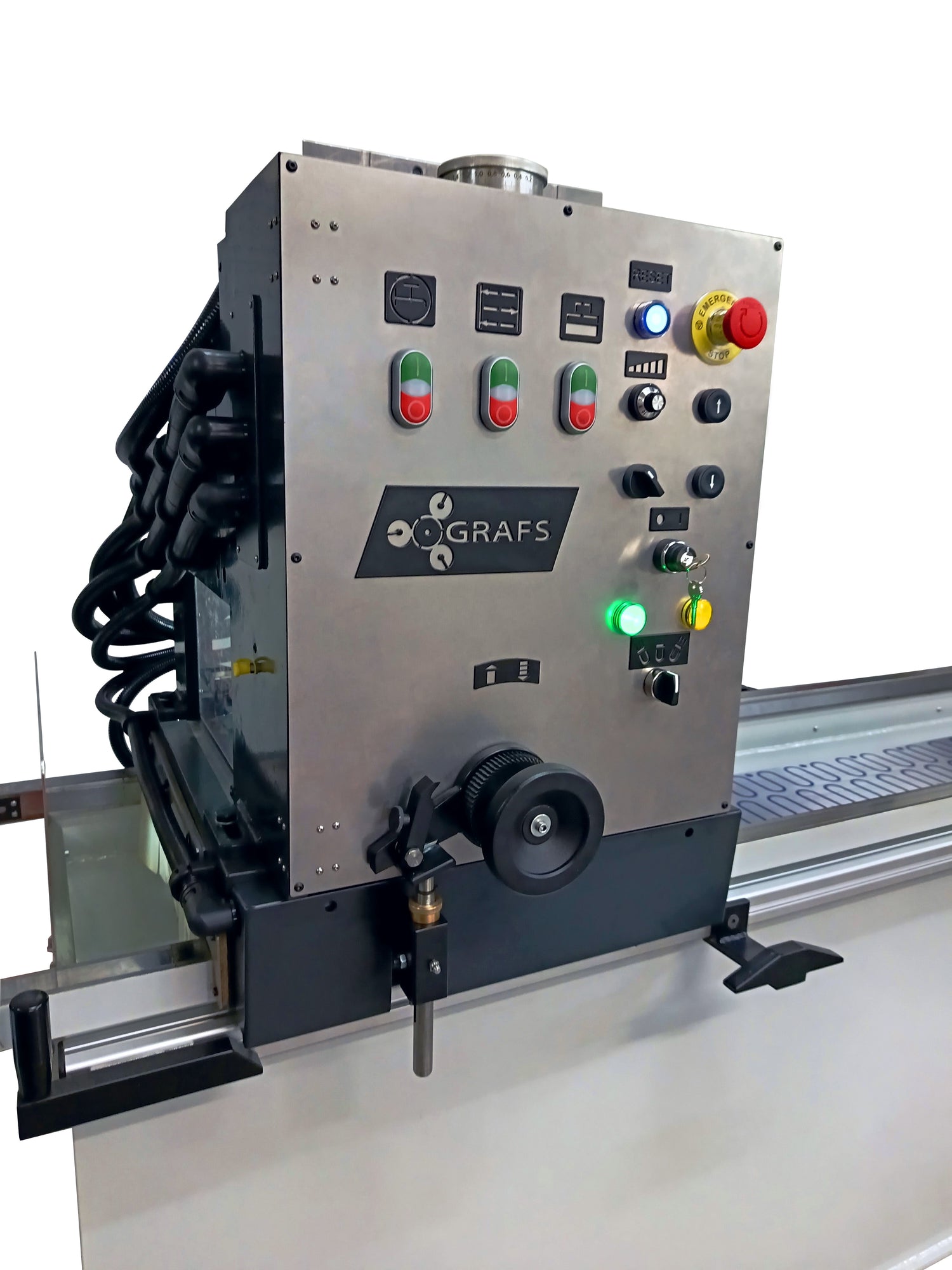

Zusätzlich ist die Schleifmaschine standardmäßig mit einer Schlittengeschwindigkeitsregelung ( Potentiometer und Mitsubishi-Wechselrichter ) ausgestattet. Der Schaltschrank des SR-Modells befindet sich an der Rückseite der Maschine, während sich das Bedienfeld an der Vorderseite des Schlittens befindet. Der Schaltschrank besteht aus Komponenten von Schneider, Omron und Mitsubishi. Die Maschine eignet sich ideal zum Schärfen von Messern, die eine hohe Steifigkeit erfordern, wie z. B. Hackmesser, Granulatormesser und Hobelmesser.

Unsere Lösungen in der GRAFS SR-Maschine:
- Einfache Schleifscheibenzustellung mittels Handrad (mechanische automatische Zustellung - mit Ratsche - als Zusatzoption),
- Einfache Montage der Schleifscheibe (ein spezieller, in unserem Unternehmen entwickelter Halter ermöglicht eine schnelle Montage der Schleifscheibe mithilfe von drei Klemmschrauben – der sogenannte Bajonetthalter),
- Effizientes Schärfen von weichen und hochharten Stählen wie: NC11LV, HSS, WIDIA-Hartmetalle,
- Starre und robuste Konstruktion ohne Vibrationen, Körper aus 10 mm dicken Platten geschweißt, Rippen sorgen für hohe Steifigkeit, Wagen und Laufkatze aus 20 mm dicken Stahlplatten,
- 5,5 kW Schleifscheibenmotor im IE3-Standard (polnischer Motor, ausgestattet mit speziellen verstärkten Spindellagern mit Beseitigung des Axialspiels),
- Das SR-Modell ist standardmäßig mit einer Schnellspannvorrichtung für den Schleifscheibenmotor ausgestattet, die den Schleifscheibenwechsel erleichtert.
- Leistungsstarkes elektromagnetisches Spannfutter mit einer Arbeitsfläche von 150x2100 mm
- Tisch mit T-Nut zur Messermontage mittels Klemmzwingen (z.B. zur Montage von 4 Messern gleichzeitig),
- Möglichkeit zur Montage beliebiger Schleifscheiben (CBN, DIA, segmentiert) – von Durchmesser 175 bis 200 mm,
- Stufenlose Einstellung der Schlittengeschwindigkeit von 1 bis 16 m/min (mittels Potentiometerknopf),
- Präzise, einstellbare obere Skala zur Anzeige der Position des Schleifscheibenmotors ,
- Skala zur Anzeige des Drehwinkels des Magnettisches ,

ZUSÄTZLICHE OPTIONEN:
- Möglichkeit der Montage zusätzlicher Akkordeonabdeckungen am Maschinenkörper,
- Möglichkeit, jeden Kühlmittelfilter an der Maschine anzubringen – magnetisch, Vlies oder ein kombiniertes Set.

Die SR-Schleifmaschine ist ein 100 % polnisches Produkt und wird ausschließlich mit europäischen Komponenten hergestellt. Die Maschine verfügt über alle erforderlichen elektrischen Prüfungen, ein polnisches Handbuch und eine EU-Konformitätserklärung (CE-Kennzeichnung).
