Vliesbandfilter für Kühlmittel PS60

Vliesbandfilter PS60 – präzise Filtration der Bearbeitungsflüssigkeit

PS60 ist ein zuverlässiges Gerät zur Filtration des Kühlmittels von nichtmagnetischen Verunreinigungen wie Schleifpartikeln, Keramikstaub und feinem Schlamm vom Schleifen von Hartmetallen und Buntmetallen. Dank eines speziellen Filtervlieses sorgt er für eine hohe Reinigung der Bearbeitungsflüssigkeit, was die Standzeit der Werkzeuge verlängert und den Bearbeitungsprozess stabilisiert.

Der Abscheider kann eigenständig oder im Tandem mit einem Magnetabscheider arbeiten (z. B. MS60) und bildet so ein komplettes Filtersystem.

Funktionsprinzip

Verschmutztes Kühlmittel fließt durch Schwerkraft auf die Oberfläche des Filtervlieses. Die Verunreinigungen setzen sich auf der Materialoberfläche ab und bilden einen sogenannten „Sekundärfilter“, der die Partikelrückhaltung erhöht.

Wenn das Kühlmittel einen bestimmten Füllstand erreicht, löst der Schwimmersensor den Vorschub des verbrauchten Vlieses aus. wird automatisch ein neuer Vliesabschnitt nachgezogen, und das gereinigte Kühlmittel gelangt in den Tank und wird anschließend per Pumpe zur Maschine zurückgeführt.

Einsatzbereich

• Werkzeug- und Präzisionsschleifmaschinen

• Werkzeugmaschinen für Hartmetalle und nichtmagnetische Metalle

• Bearbeitungszentren, die hochwertiges Kühlmittel erfordern

• In Kombination mit einem Magnetabscheider – zur Filtration gemischter Späne

Leistung der Anlage

• Stabile Filterleistung: 60 L/min

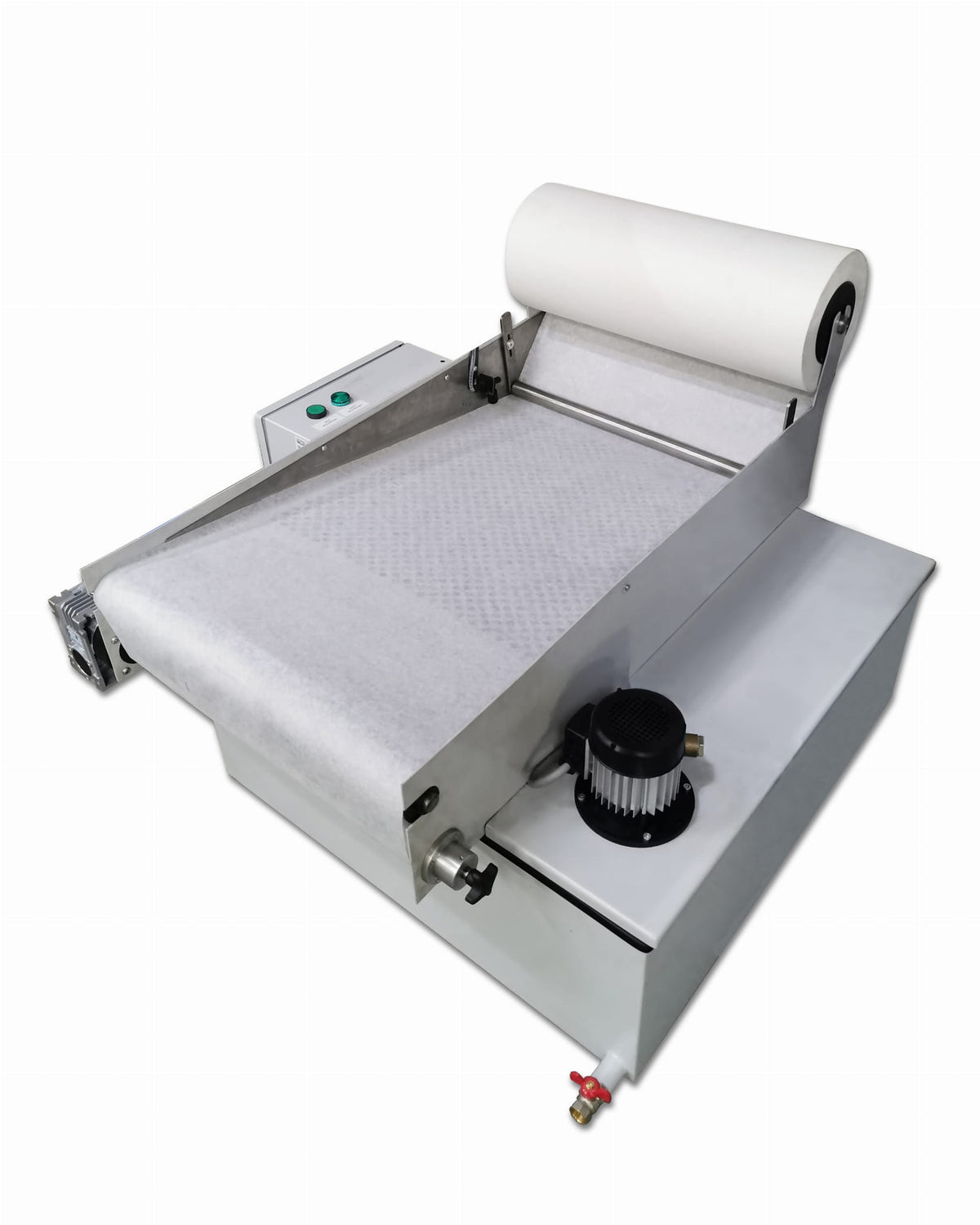

Das gezeigte Set umfasst:

• Vliesbandfilter PS60 mit automatischem Vliesvorschub,

• Mobiler Tank auf Rollen mit 150 L Fassungsvermögen, ausgestattet mit:

  • Ablassventil 1/2 Zoll,

  • Trennwände im Tank,

• Kühlmittelpumpe mit 0,09 kW Leistung, Förderleistung 60 L/min,

• Schaltkasten mit Schalter und Schutz,

• Kühlmittel-Füllstandssensor integriert in den Vliesvorschubantrieb,

• Start-Vliessatz auf einer Rolle, betriebsbereit,

• Stromkabel – anschlussfertig.

Technische Daten

• Modell: PS60

• Filtertyp: Schwerkraftfilter mit automatischem Vliesvorschub

• Vorschubsteuerung: Schwimmersensor

• Stromversorgung: 380 V

• Anlagenleistung: 60 L/min

• Pumpe: 0,09 kW

• Fassungsvermögen des Kühlmitteltanks: 150 L, mobil

• Abmessungen: Breite: 120 cm, Länge: 120 cm, Höhe: 55 cm,

• Gewicht: 100 kg,


• Erweiterungsmöglichkeiten: Zusammenarbeit mit Magnetabscheidern (z. B. MS60)

Warum lohnt es sich?

• Zuverlässige Reinigung des Kühlmittels von feinen nichtmagnetischen Partikeln

• Automatischer Vliesvorschub – wartungsfreier Betrieb

• Integration in ein bestehendes Filtersystem möglich

• Polnische Konstruktion und Fertigung – volle Ersatzteilverfügbarkeit

GRAFS bietet Filtervliese in verschiedenen Abmessungen, Dichten und Flächengewichten an. Wir können das Filtervlies an Ihre Anforderungen anpassen.

100% polnisches Produkt – entwickelt und hergestellt von GRAFS Technology.
