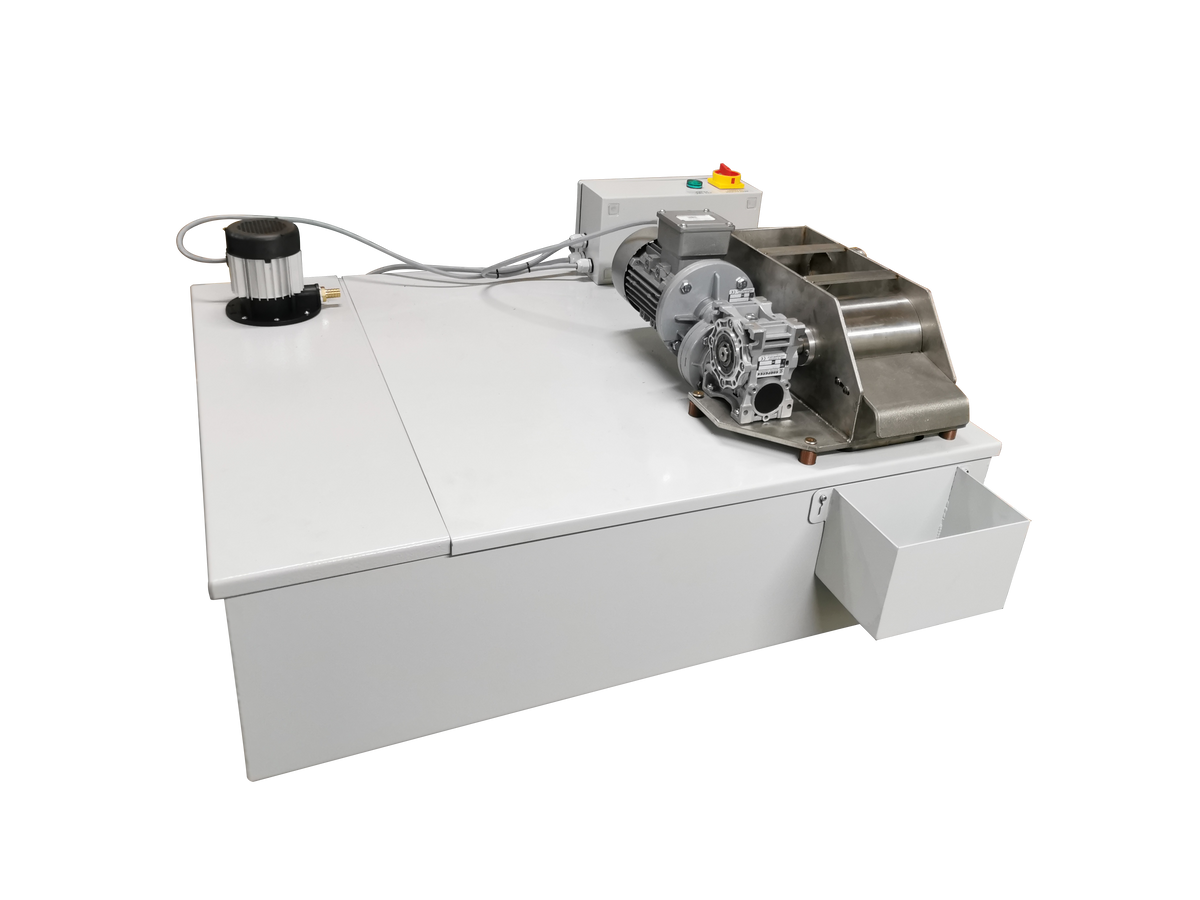

Magnetischer Kühlmittelabscheider MS60

MS60 Separator – magnetischer Kühlmittelabscheider mit Magnettrommel

MS60 Separator ist ein robustes Industriegerät zur Reinigung des Kühlmittels von ferromagnetischen Verunreinigungen (z. B. feinen Metallspänen). Dank einer starken Magnettrommel trennt er Späne wirksam ab und erreicht dabei einen hohen Filtrationsgrad.

Der Abscheider kann sowohl an einer einzelnen Werkzeugmaschine arbeitenals auch Teil eines zentralen Filtersystems sein.

Funktionsprinzip

Der Abscheider ist mit einer rotierenden Magnettrommel aus Edelstahl ausgestattet, in der sich starke Neodym-Magnete befinden.
Mit Spänen verschmutztes Kühlmittel fließt von der Werkzeugmaschine auf die Trommeloberfläche. Beim Durchfluss durch den Abscheider werden Metallpartikel auf der Trommeloberfläche zurückgehalten, und das gereinigte Kühlmittel gelangt in den Tank.

Abstreifer entfernen den Schlamm zuverlässig von der Trommel und sorgen für einen kontinuierlichen und stabilen Betrieb.

Der Filtrationszyklus wiederholt sich im geschlossenen Kreislauf – das Kühlmittel wird aus dem Tank entnommen und per Pumpe zur Maschine zurückgeführt.

Einsatzbereich

Ideal für Werkzeugmaschinen wie:

• Drehmaschinen,

• Fräsmaschinen,

• Schleifmaschinen,

• Bearbeitungszentren und andere Maschinen mit Kühlmittel im geschlossenen Kreislauf.

Lieferumfang

• Magnetabscheider MS60,

• Mobiler Tank auf Rollen mit einem Fassungsvermögen von 150 Litern, ausgestattet mit:

  • Ablaufstutzen 1/2 Zoll,

  • Ablassventil,

  • stabile Trennwände im Tank,

• Kühlmittelpumpe mit einer Leistung von 0,09 kW, Förderleistung 60 L/min,

• Schaltkasten mit Schalter,

• Antriebsmotor des Abscheiders 0,09 kW / 900 U/min mit Getriebe i80,

• Netzkabel im Lieferumfang.

Technische Daten

• Material des Abscheidergehäuses: Edelstahl – Boden 10 mm, Wände 5 mm,

• Magnettrommel: Edelstahl mit Neodym-Magneten,

• Durchmesser des Filtereinlaufstutzens: 60 mm,

• Antrieb des Abscheiders: Motor 0,09 kW + Getriebe i80,

• Kühlmittelpumpe: 0,09 kW, 60 L/min,

• Filterleistung: 60 L/min,

• Stromversorgung: direkter Netzanschluss oder Einbindung in die Steuerung der Werkzeugmaschine möglich.

Warum lohnt es sich?

• Wirksamer Schutz von Pumpe und Werkzeugen vor Verschleiß,

• Geringerer Kühlmittelverbrauch,

• Weniger Wartungsstillstände,

• Längere Lebensdauer des gesamten Kühlsystems.

100% polnisches Produkt – entwickelt und hergestellt von GRAFS Technology.
